一、產品概述

       DNL/W系列閉式凝結水回收系統采用一整套密閉技術及獨特的技術防止水泵在輸送高溫水時產生汽蝕，結構緊湊，機電一體化，全自動控制，無需架高，實現正負零布置，是傳統開式凝結水箱理想的替代產品。廣泛應用于化工、輕工、煤化工、紡織、電力、礦山冶金、集中供熱、醫院、賓館等用蒸汽作熱源的間接加熱領域。

        二、DNL/W系列閉式凝結水回收裝置主要特點

       ◆獨特的汽蝕消除裝置

       德奧閉式凝結水回收裝置采用獨特的水泵汽蝕消除裝置，采用多層導流裝置設計實現了流體動、靜壓之間的能量轉換，使流體進入水泵時工況偏離水泵汽蝕點而避免汽蝕產生，輸送高溫凝結水得以實現，達到節能降耗目的。傳統回收方式由于不能解決水泵汽蝕，故采用冒汽、摻冷卻水、加大水箱容量以增加停留時間等方法降低凝結水溫度，達到輸送目的。

       ◆多功能設計

       該裝置罐體綜合考慮凝結水回收系統多種功能要求，內部設計有閃蒸裝置、除污裝置、凝水導流裝置、汽蝕消除裝置，使其具備擴容閃蒸、凝水過濾、凝水暫儲輸送等多項功能，結合裝置外不同的配置（循環射流進水、吸汽降壓、凝水加壓等）和回水管路系統設計，實現不同壓力凝水的多路平衡，達到閉式回收目的。

       ◆裝置占地面積小，機電一體，全自動控制

       由于解決了水泵汽蝕問題，高溫凝結水能及時輸送，大大減小凝水儲罐的體積，且凝水罐本體和水泵基座采用一體化設計，結構緊湊、便于安裝。通過罐體液位信號，采用PLC控制水泵的啟停，高水位起泵、低水位停泵，超高水位雙泵啟動，雙泵自動切換，故障報警。還可根據客戶要求改變電控設計及信號遠傳。

       ◆輸送穩定

       依靠耐高溫水泵做動力，輸送距離穩定可靠，適用大部分工況場合。

       ◆按壓力容器要求設計制作

       該系列閉式凝結水回收系統設計出發點為帶壓回收，按壓力容器設計及制造，一方面可以確保設備質量，同時確保在帶壓情況下密閉回收，達到節能減排目的。

        三、設備選型須知

        1、 DNL/W系列閉式凝結水回收裝置型號表達方式：

         DNL/W—×× □ S

        其中：DN為閉式凝結水回收裝置產品代號

                 L：表示裝置為立式設計，W：表示裝置為臥式設計；

                 ××：為數字表示裝置凝結水處理能力；

                 □：為裝置類型，根據配置不同分六類：Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ

                 S：表示設備為不銹鋼材質，碳鋼則不加任何字母。

        2、根據所需回收的凝結水量選取設備處理容量（1-2000t/h），設備型式立臥式選擇，原則上處理量50t/h以下建議使用立式，處理量大于50t/h或設備容積大于10立方米建議使用臥式；

        3、閉式凝結水回收裝置有Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ六種型號，每種型號根據回收區域用各熱設備工況及用熱系統具體情況進行進行針對性配置；

        4、閉式凝結水回收裝置為非標產品，即使處理量相同，設備實際尺寸會根據實際系統工況而針對性設計；

        5、水泵選用及是否防爆或其他要求必須根據現場實際情況確定；

        6、控制部分標準配置帶PLC,主要電氣件采用施耐德，其他要求請?zhí)貏e說明。

        特別說明：由于凝結水閉式回收系統的復雜性，不同場合使用配置區別很大，為確?？蛻羲x設備安全、穩定、密閉回收，避免設備安裝后無法正常使用，所以具體選型務必告知使用所屬行業、用汽場合、用汽壓力、用汽設備類型、疏水閥類型、用汽量、用汽點分布等一系列情況。

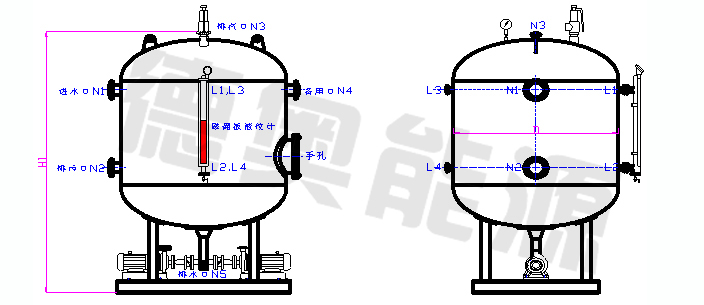

立式凝結水回收設備外形圖

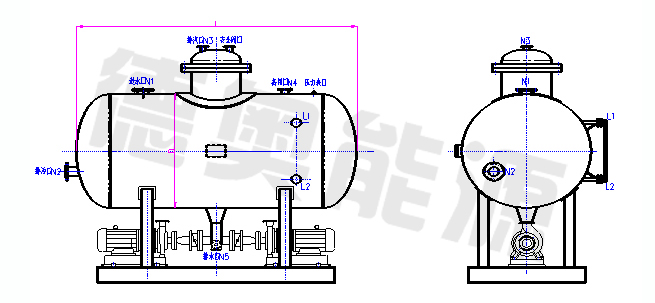

  臥式凝結水回收設備外圖
